Як вибрати камеру відеоспостереження?
Все про характеристики, розрахунки параметрів та правильний вибір.

Камера відеоспостереження – є найголовнішим компонентом будь-якої системи відеоспостереження, адже саме за її допомогою відбувається візуальний контроль над територією або об’єктом, що охороняється. Вибір камер спостереження – є одним з основних етапів в проектуванні і розробці систем безпеки. Правильний підбір характеристик камери, відповідно до цілей які на неї покладають, є запорукою отримання очікуваного результату.

Виділяють три види камер за типом об’єктивів:

  • 1. Фіксовані (монофокальні) – об’єктиви з однією фіксованою величиною фокусної відстані.
  • 2. Варіофокальні – об’єктиви з можливістю автоматичного або ручного регулювання фокусної відстані.
  • 3. Трансфокальні (зум-об’єктиви) – об’єктиви з можливістю регулювання кутів огляду відеокамери, масштабування зони спостереження та фокусування зображення. Як правило, такі об’єктиви використовуються в роботизованих (поворотних) PTZ-камерах і встановлюються в системах відеоспостереження, завдання яких охопити великий обсяг території зберігаючи чіткість зображення.

Характеристики камери

Будь-яка камера має три параметри, які тісно пов’язані між собою. Це:

  • розмір матриці (вимірюється в дюймах, наприклад: 1/2″, 1/3″, 1/4″);
  • фокусна відстань (ФВ) об’єктива (позначається літерою f, вказується у мм);
  • кут огляду (вимірюється у градусах).

Матриця відеокамери – це елемент, який переводить зображення в електронний вигляд.

Роздільна здатність матриці – це кількість точок (пікселів), які на ній розміщені. Чим більше таких точок розміщено на матриці (більша роздільна здатність) – тим краще і точніше зображення можна отримати.

Світлочутливість матриці характеризує можливість роботи камер при слабкому зовнішньому освітленні та вимірюється в Люксах. При описі характеристик камер, завжди вказують мінімальний рівень освітленості, при якому камера здатна знімати. Чим більша чутливість камери, тим краще зображення можна отримати в умовах поганої освітленості.

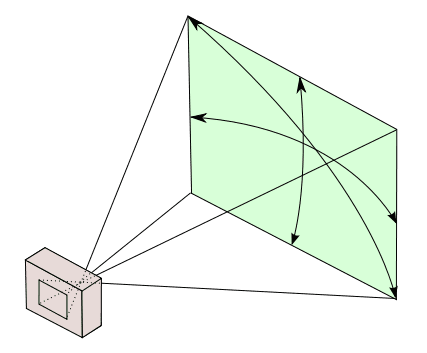

Кут огляду і фокусна відстань

Одними з найважливіших параметрів камери відеоспостереження є кут огляду та фокусна відстань об’єктива. Саме від цих параметрів залежить, чи зможете ви розрізнити або впізнати людину на певній відстані. Від цих величин безпосередньо залежить те, яка площа ділянки, що спостерігається, потрапить у поле зору камери. І дуже важливо знайти правильний компроміс між широким кутом огляду відеокамери та необхідною деталізацією зображення.

Приклад зображення з відеокамери з різною фокусною відстанню (кутом огляду)

2,9мм (104 °)
6мм (42°)
8мм (32°)
25мм (11°)

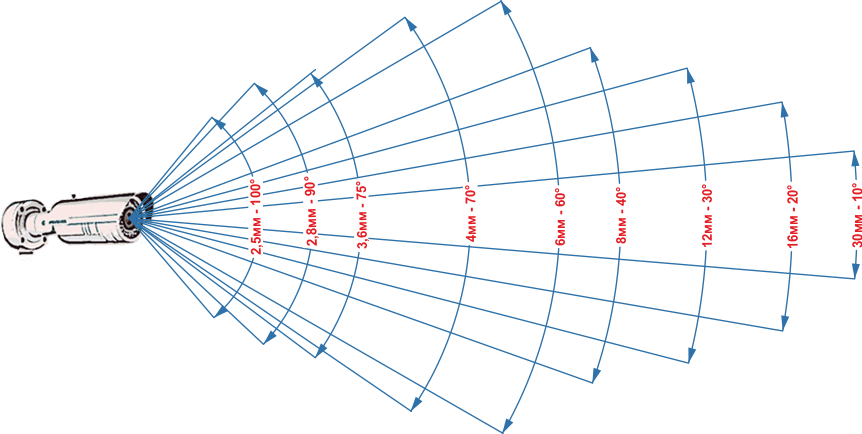

Вибір кута огляду визначається завданнями, що ставлять перед камерою. Якщо необхідно проводити спостереження за територією великої площі, не виділяючи конкретний об’єкт, підійде пристрій з об’єктивом 2,8-3,6 мм. Оптимальним вважається кут діапазону від 70 до 140°.

Кут 60° близький до кута огляду ока людини. Таке значення вважається середнім. Пристрої можуть передати деталізовану картинку при розміщенні об’єкта на відстані до 10 м.

Довгофокусний об’єктив із оглядом до 30° підходить для спостереження за об’єктами, що віддалені від пункту контролю на 20-70 м.

Запам’ятати треба одне: чим більший кут огляду, тим більше охоплення території, але гірше розпізнавання осіб, номерів чи інших деталей, і навпаки.

При широкому куті огляду ми бачимо всю картину як людей, а й те, що відбувається надворі загалом. При вузькому куті огляду ми маємо чіткіше зображення осіб, аж до розпізнавання, але те, що відбувається ліворуч і праворуч від камери, залишається за кадром.

Новачки часто припускаються помилки, вважаючи, що якщо поставити камеру з високою роздільною здатністю, то і при широкому куті огляду, можна буде на достатній відстані розпізнати людину. Проте це не так. Ось одна корисна порада для правильного підбору фокусної відстані:

1. Знайому людину , у полі зору відеокамери можна впізнати на відстані не більше фокусної відстані об’єктива відеокамери в метрах. Наприклад, відеокамера з f=9мм дозволить впізнати людину на віддалі до 9м.

2. Незнайому людину в полі зору відеокамери можна 100% ідентифікувати на відстані не більше половини фокусної відстані об’єктива відеокамери в метрах. Наприклад, відеокамера з f=9мм дозволить ідентифікувати людину на відстані до 4,5 м.

Приклади залежності чіткості зображення від фокусу об’єктива, кута огляду та відстані до об’єкта, наведені в таблиці:

f фокусна
відстань
об’єктива
Горизонтальний
кут огляду, для
ПЗС-матриць 1/3
Можливість
виявлення
людини
Можливість
ідентифікації
людини
Можливість
визначення
номера
автомобіля
2.8 mm
86°
до 19 м
до 1.4 м.
2.9 mm
83°
до 20 м.
до 1.45 м.
3.6 mm
72°
до 25 м.
до 1.8 м.
4.0 mm
67°
до 28 м.
до 2 м.
до 2.6 м.
6.0 mm
48°
до 42 м.
до 3 м.
до 4 м.
8.0 mm
36°
до 56 м.
до 4 м.
до 5 м.
9.0 mm
30°
до 63 м.
до 4.5 м.
до 6 м.
12.0 mm
25°
до 84 м.
до 6 м.
до 8 м.
16.0 mm
17°
до 112 м.
до 8 м.
до 10 м.
25.0 mm
12°
до 175 м.
до 12.5 м.
до 16 м.
50.0 mm
до 350 м.
до 25 м.
до 33 м.
80.0 mm
3.3°
до 560 м.
до 40 м.
до 53 м.
100.0 mm
2.8°
до 700 м.
до 50 м.
до 66 м.
120.0 mm
2.1°
до 840 м.
до 60 м.
до 80 м.

За даними таблиці можна визначити дальність розпізнавання та ідентифікації людини та номери автомобіля.

NB Для відеокамер з розміром матриць 1/2“, кут огляду буде приблизно на 17-18% більше, а для матриць 1/4 – менше.
NB Також варто відзначити, що кут огляду вказується виробниками відеокамер, як правило представлений не по горизонталі, а по діагоналі.

Для розрахунку відстаней, за основу покладено європейські норми:

20 пікселів/метр – роздільна здатність при виявленні об’єкта в полі огляду;
100 пікселів/метр — роздільна здатність при розпізнаванні об’єкта;
250 пікселів/метр – роздільна здатність при ідентифікації.

Умовні зони деталізації:

  1. Спостереження: об’єкт займає від 25 до 30% висоти екрану. У цьому масштабі вирізняються характерні деталі об’єкта, наприклад, одяг.
  2. Впізнавання: об’єкт займає щонайменше 50% висоти екрану і можна сказати з високим ступенем вірогідності, чи спостерігався він раніше в зоні спостереження.
  3. Ідентифікація: об’єкт займає щонайменше 100% висоти екрану, якість зображення і рівень деталізації достатні для однозначного встановлення особи.

Примітка: людина з нормальним зором охоплює близько 34…38 градусів у горизонтальній площині. Це відповідає приблизно 6,9 мм середньої фокусної відстані з матрицею = 1/3”. Камери з об’єктивами менше 7 мм (короткофокусні) оптично віддалятимуть об’єкт; при об’єктивах понад 7 мм (середньо- та довгофокусні) відбувається візуальне наближення об’єкта.

У наведених нижче таблицях вказані горизонтальні та вертикальні кути огляду відеокамер залежно від розміру матриць та фокусної відстані об’єктива,
а також зони деталізації (Спостереження, Впізнання, Ідентифікації) в залежності від роздільної здатності матриці

Відеокамери з діагоналлю матриці 1/2.7 дюйма:

Фокусна
відстань
об’єктива, мм
Кут огляду, °
Зони деталізації, м
По горизонталі
По вертикалі
Спостереження
Впізнавання
Ідентифікація
1Мп
2Мп
3Мп
1Мп
2Мп
3Мп
1Мп
2Мп
3Мп
2,8
92,6
60,9
10
15
21,4
5,02
7,52
10,7
2,51
3,76
5,35
3,6
78,3
49,2
12,9
19,3
27,5
6,45
9,67
13,8
3,22
4,84
6,88
3,8
75,2
46,9
13,6
20,4
29
6,81
10,2
14,5
3,4
5,11
7,26
4
72,4
44,8
14,3
21,5
30,6
7,17
10,7
15,3
3,58
5,37
7,64
5
60,7
35,6
17,9
26,9
38,2
8,96
13,4
19,1
4,48
6,72
9,55
6
52
30,7
21,5
32,2
45,9
10,7
16,1
22,9
5,37
8,06
11,5
8
40,2
23,3
28,7
43
61,1
14,3
21,5
30,6
7,17
10,7
15,3
10
32,6
18,7
35,8
53,7
76,4
17,9
26,9
38,2
8,96
13,4
19,1
12
27,4
15,6
43
64,5
91,7
21,5
32,2
45,9
10,7
16,1
22,9
16
20,7
11,8
57,3
86
122
28,7
43
61,1
14,3
21,5
30,6
50
6,7
3,77
179
269
382
89,6
134
191
44,8
67,2
95,5
60
5,59
3,15
215
322
459
107
161
229
53,7
80,6
115
90
3,73
2,1
322
484
688
161
242
344
80,6
121
172
100
3,35
1,89
358
537
764
179
269
382
89,6
134
191
120
2,8
1,57
430
645
917
215
322
459
107
161
229
150
2,24
1,26
537
806
1150
269
403
573
134
202
287

Відеокамери з діагоналлю матриці 1/2.8 дюйма:

Фокусна
відстань
об’єктива, мм
Кут огляду, °
Зони деталізації, м
По горизонталі
По вертикалі
Спостереження
Впізнавання
Ідентифікація
1Мп
2Мп
3Мп
1Мп
2Мп
3Мп
1Мп
2Мп
3Мп
2.8
90
58.7
10.5
15.7
18.3
5.24
7.86
9.14
2.62
3.93
4.57
3.6
75.8
47.3
13.5
20.2
23.5
6.74
10.1
11.8
3.37
5.06
5.88
3.8
72.8
45
14.2
21.3
24.8
7.12
10.7
12.4
3.56
5.34
6.2
4
70
43
15
22.5
26.1
7.49
11.2
13.1
3.75
5.62
6.53
5
58.5
35
18.7
28.1
32.6
9.36
14
16.3
4.68
7.02
8.16
6
50.1
29.4
22.5
33.7
39.2
11.2
16.9
19.6
5.62
8.43
9.79
8
38.6
22.3
30
44.9
52.2
15
22.5
26.1
7.49
11.2
13.1
10
31.3
17.9
37.5
56.2
65.3
18.7
28.1
32.6
9.36
14
16.3
12
26.3
15
44.9
67.4
78.3
22.5
33.7
39.2
11.2
16.9
19.6
16
19.9
11.2
59.9
89.9
104
30
44.9
52.2
15
22.5
26.1
50
6.41
3.61
187
281
326
93.6
140
163
46.8
70.2
81.6
60
5.35
3.01
225
337
392
112
169
196
56.2
84.3
97.9
90
3.57
2.01
337
506
588
169
253
294
84.3
126
147
100
3.21
1.81
375
562
653
187
281
326
93.6
140
163
120
2.67
1.5
449
674
783
225
337
392
112
169
196
150
2.14
1.2
562
843
979
281
421
490
140
211
245

Відеокамери з діагоналлю матриці 1/3 дюйма:

Фокусна
відстань
об’єктива, мм
Кут огляду, °
Зони деталізації, м
По горизонталі
По вертикалі
Спостереження
Впізнавання
Ідентифікація
1Мп
2Мп
3Мп
1Мп
2Мп
3Мп
1Мп
2Мп
3Мп
2.8
86.1
55.4
11.2
16.9
19.6
5.62
8.43
9.79
2.81
4.21
4.9
3.6
72
44.4
14.4
21.7
25.2
7.22
10.8
12.6
3.61
5.42
6.3
3.8
69.1
42.3
15.2
22.9
26.6
7.62
11.4
13.3
3.81
5.72
6.64
4
66.3
40.4
16.1
24.1
28
8.03
12
14
4.01
6.02
6.99
5
55.2
32.8
20.1
30.1
35
10
15
17.5
5.02
7.52
8.74
6
47.1
27.5
24.1
36.1
42
12
18.1
21
6.02
9.03
10.5
8
36.2
20.8
32.1
48.2
56
16.1
24.1
28
8.03
12
14
10
29.3
16.7
40.1
60.2
69.9
20.1
30.1
35
10
15
17.5
12
24.6
14
48.2
72.2
83.9
24.1
36.1
42
12
18.1
21
16
18.6
10.5
64.2
96.3
112
32.1
48.2
56
16.1
24.1
28
50
5.99
3.37
201
301
350
100
150
175
50.2
75.2
87.4
60
4.99
2.81
241
361
420
120
181
210
60.2
90.3
105
90
3.33
1.87
361
542
630
181
271
315
90.3
135
157
100
3
1.69
401
602
699
201
301
350
100
150
175
120
2.5
1.4
482
722
839
241
361
420
120
181
210
150
2.1
1.12
602
903
1050
301
451
525
150
226
262

Відеокамери з діагоналлю матриці 1/4 дюйма:

Фокусна
відстань
об’єктива, мм
Кут огляду, °
Зони деталізації, м
По горизонталі
По вертикалі
Спостереження
Впізнавання
Ідентифікація
1Мп
2Мп
3Мп
1Мп
2Мп
3Мп
1Мп
2Мп
3Мп
2.8
65.5
39.8
16.3
24.5
26.1
8.16
12.2
13.1
4.08
6.12
6.53
3.6
53.1
31.4
21
31.5
33.6
10.5
15.7
16.8
5.25
7.87
8.39
3.8
50.7
29.8
22.1
33.2
35.4
11.1
16.6
17.7
5.54
8.31
8.86
4
48.5
28.4
23.3
35
37.3
11.7
17.5
18.7
5.83
8.74
9.33
5
39.6
22.9
29.1
43.7
46.6
14.6
21.9
23.3
7.29
10.9
11.7
6
33.4
19.2
35
52.5
56
17.5
26.2
28
8.74
13.1
14
8
25.4
14.4
46.6
69.9
74.6
23.3
35
37.3
11.7
17.5
18.7
10
20.4
11.6
58.3
87.4
93.3
29.1
43.7
46.6
14.6
21.9
23.3
12
17.1
9.65
69.9
105
112
35
52.5
56
17.5
26.2
28
16
12.8
7.24
93.3
140
149
46.6
69.9
74.6
23.3
35
37.3
50
4.12
2.32
291
437
466
146
219
233
72.9
109
117
60
3.44
1.93
350
525
560
175
262
280
87.4
131
140
90
2.29
1.29
525
787
839
262
393
420
131
197
210
100
2.06
1.16
583
874
933
291
437
466
146
219
233
120
1.72
0.967
699
1050
1120
350
525
560
175
262
280
150
1.38
0.773
874
1310
1400
437
626
699
219
328
350

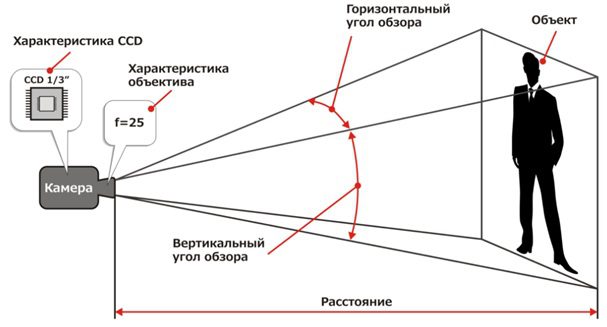

Горизонтальний кут огляду – видима область по горизонталі: чим вона ширша, тим більше об’єктів потрапляє в наше поле зору, але розпізнавання деталей гірше.
Вертикальний кут огляду — видима область по вертикалі: чим вона більше, тим далі бачимо, але менше об’єктів відрізняємо поблизу камери.

Багато хто не бере до уваги, що розмір матриці грає не меншу роль у формуванні кута огляду камери ніж об’єктив. Цікаво відзначити, що на відеокамері з дешевою матрицею 1/4 і об’єктивом 2,8 кут огляду буде менше, ніж на стандартній матриці 1/3 і стандартному об’єктиві 3,6 – 65,6 ° проти 72 ° по горизонталі!

Ще одним мега важливим параметром, є роздільна здатність матриці. Як вже було зазначено вище, це кількість пікселів(точок) на які ділиться при оцифруванні оптичне зображення. А зважаючи на пряму залежність відстані спостереження, впізнання ідентифікації від кількості пікселів (величини об’єкта на екрані),- камери з широким кутом і хорошою роздільною здатністю матриці, можуть мати кращі параметри ніж направленні камери(з більшим фокусом, меншим кутом) на тих самих віддалях.

Чим більший розмір матриці та її роздільна здатність, тим якісніше зображення ми отримуємо і тим більшим буде кут огляду

Правильний вибір фокусної відстані об’єктива відеокамери дозволить значно здешевити вашу систему відеоспостереження, яка, при цьому, буде виконувати поставлені перед нею завдання. І здавалося б очевидне рішення для отримання більш детальної картинки рішення – використовувати відеокамеру з великою роздільною здатністю (яка буде коштувати дорожче) – не завжди буде виправданим і вірним.

Що таке Фокусна відстань об’єктива?

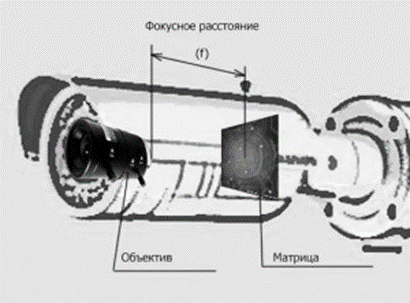

Фокусна відстань об’єктива вимірюється в міліметрах і є відстанню від об’єктива до матриці відеокамери, на яку і фокусується зображення.

Таким чином, при виборі об’єктива пам’ятайте, що  чим менше  міліметрів  фокусна відстань об’єктива (наприклад, 2,8 мм),  тим більшу площу огляду  вона охоплюватиме. Такі ширококутні об’єктиви підходять для загального огляду, наприклад, на парковках або прибудинковій території.

І навпаки, у разі вибору об’єктива з  великою фокусною  відстанню  (наприклад 6 або 12 мм) –  охоплення території буде менше . Такий варіант більше підійде для вирішення завдань, де необхідно більш детальне зображення, наприклад у банках або магазині над касою з охопленням тільки грошово-розрахункових операцій.

Найбільший кут огляду, а відповідно і велику зону спостереження, матиме камера з мінімальною фокусною відстанню та великим форматом матриці. При збільшенні фокусної відстані та зменшенні формату матриці кут огляду камери зменшуватиметься.

Розрахунок фокусної відстані для вибору камери

Знаючи розмір матриці, обчислюють ФВ (фокусну відстань) об’єктива за такими формулами:

f = A*R/L, де

f – фокусна відстань об’єктива.
R – метрична відстань до об’єкта, що вимірюється у метрах.
A – розмір у міліметрах однієї із сторін матриці; приймається та, що визначає площину спостереження: вертикальна чи горизонтальна зона спостереження.
L – розміри об’єкта у метрах; приймаються відповідно до розмірної сторони матриці: по вертикалі або горизонталі.

Розмір матриці1/2”1/3”1/4”
По горизонталі, мм6,44,83,2
По вертикалі, мм4,83,62,4
Розмір у міліметрах однієї із сторін матриці

Таким чином, буде розрахований фокус/кут спостереження, при якому об’єкт займатиме майже весь екран монітора. Беручи до уваги важливість об’єкта і доцільність спостереження території навколо нього, визначається в % та частина екрану, яку може займати предмет, що охороняється.

При цьому остаточна формула набуває вигляду:

f = A*R/(100*L/h), де:

h – повний розмір об’єкта на екрані, виражений у відсотках;

Приклад розрахунку фокусної відстані та вибір камери

Для наочності, наведемо декілька прикладів, як вибрати фокусну відстань камери відеоспостереження.

Приклад №1

Приклад розрахунку: Об’єкт спостереження – в’їзна брама на територію підприємства. Завдання, яке стоїть перед службою спостереження – фіксувати марки та номерні знаки автомобілів, що в’їжджають і виїжджають.

Вхідні дані для розрахунку: R = 20 метрів – відстань від об’єктива до межі воріт; h = 5% – розмір об’єкта на моніторі по горизонталі; A = 4.8 мм (1/3”) – розмір матриці; L = 0,52 метра – розмір номерного знака;

f = 4,8*20 / (100 * 0,52 / 5) = 9,23 мм.
Звірившись із таблицею, бачимо, що кут зору камери складе близько 30 градусів.

Приклад №2

Є будівля з довжиною фасаду 15 метрів; віддаленість об’єкта від точки спостереження – 25 метрів. Щоб знайти оптимальну відстань камери, підставляємо у наведену вище формулу відомі значення, обравши відеокамеру з матрицею 1/3″.

f = 4,8*25/15 = 7,99 мм.

f=8мм кут=33 градуса
f=7мм кут=38 градусів
Щоб не втратити частину зображення, округлюємо у меньшу сторону і отримуємо, що нам потрібна камера f=7мм.

Приклад №3

Розрахуємо просте завдання. Дано: необхідно спостерігати за фасадною стороною невеликого гаража, завширшки 4 метри, відстань до об’єкта – 10 метрів. Розмір матриці – 1/2 дюйма. Розрахувати потрібне ФВ об’єктива камери. Для вирішення скористаємося формулою і підставимо всі необхідні значення:

F=6,4*10/4=16

Ми отримали, що ФВ об’єктива має дорівнювати 16, але є ще один нюанс. Дуже важливо, щоб кут огляду камери був більшим за розрахований, інакше крім об’єкта спостереження більше нічого не буде видно. Тому в цьому випадку оптимальною фокусною відстанню об’єктива камери буде 8-10 мм. Кут огляду при таких значеннях дорівнюватиме близько 35°, і цілком підійде для відеоспостереження за гаражем на відстані 10 метрів.

Приклад №4

Необхідно спостерігати за в’їздом та проходом через ворота на територію підприємства;
Завдання спостереження: виявлення машин та людей при в’їзді на вході на територію підприємства;
Ширина проходу та воріт 6 метрів;
Відстань від камери до 7 метрів;
Камера Proto AHD-1W-EH10F(?)IR, після літери F повинна вказуватися фокусна відстань, матриця 1/4”

F=3.2*7/6=3,7 мм,

Оскільки об’єктиви на відеокамері виконані з фіксованими фокусними відстанями, вибираємо найближчий менший т.к. якщо вибрати найближчий більший, частина об’єкта не потраплятиме в кадр камери.

Виконаємо ще одну перевірку на придатність камери. Зона контролю має ширину 6 метрів, завдання стоїть виявлення. При виявленні людини необхідно, щоб на один метр контролю припадало 20-30 пікселів роздільної здатності камери. При нескладних розрахунках видно, що камері Proto AHD-1W-EH10F36IR під силу не тільки виявлення, а й розпізнавання людини на об’єкті, не кажучи вже про машини. Насправді ще необхідно обчислити фокусну відстань по вертикалі, а також висоту та кут установки відеокамери, але ці розрахунки навмисно упускаємо, т.к. ми не ставимо перед собою завдання повного розрахунку, ми хотіли показати на цьому прикладі лише методику розрахунку фокусної відстані та вибору камери з цього розрахунку.

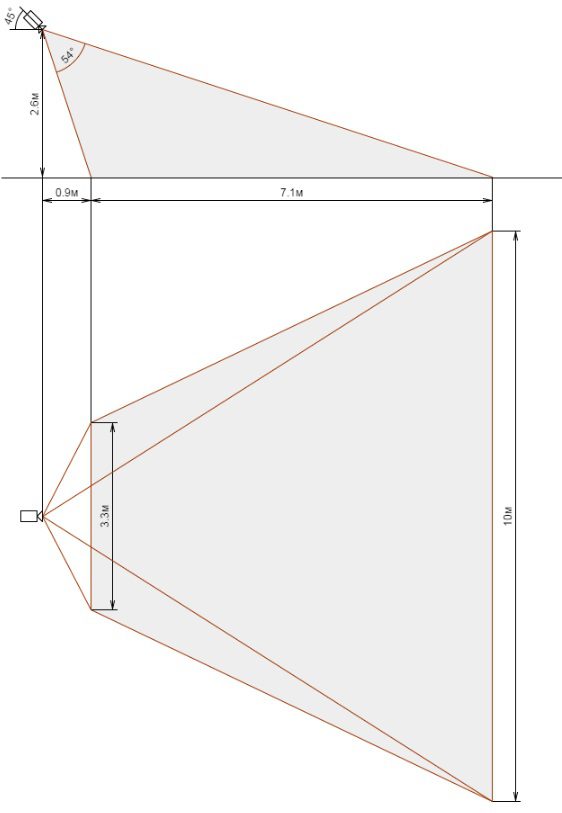

Приклад розрахунку зони огляду відеокамери

2,6 м – висота установки камери.
45 ° – кут нахилу камери.
68 ° – горизонтальний кут огляду об’єктива.
4:3 – формат матриці.
1080 ТВЛ – розширення матриці

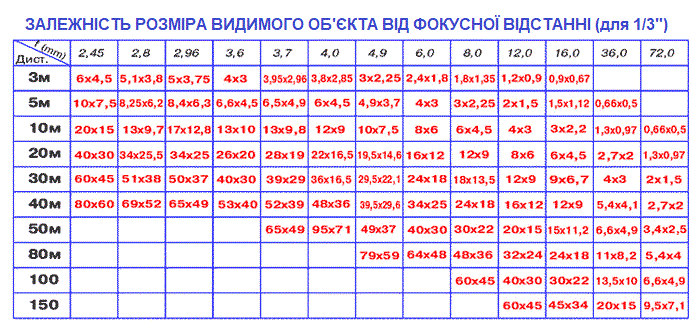

Таблиця розрахункових розмірів величини об’єкта (ширини,(м) і висоти,(м)) які може охопити камера з матрицею 1/3″ в залежності від дистанції і фокусу камери.



Розрахунок мертвої зони під відеокамерою

«Мертва зона» так, на території, що спостерігається, називається місце, яке не видно жодної з камер. Якщо для спостереження встановлюється одна камера, то під нею обов’язково буде зона, яка не потрапляє в об’єктив (мертва зона). Таким чином утворюється простір, в якому людину, яка там знаходиться, не буде видно спостерігачеві на екрані монітора. Якщо ж грамотно розставити кілька камер, можна уникнути появи мертвих зон. Інколи часто мертві зони присутні тимчасово. Наприклад, якщо камера відеоспостереження повертається, то в різний час вона фіксує різні ділянки майданчика, що спостерігається. Таким чином, деякі ділянки можуть випасти із зони огляду.

Будь-яка камера має мертві зони. Їх розмір визначають лінзи камери, монтажна висота і кут. Основи геометрії допоможуть вам визначити реальні мертві зони для кожної камери. Простіше кажучи, якщо брати людину, то мертва зона буде починатися від місця кріплення камери. Якщо людина почне відходити від камери, то мертва зона закінчиться в тому місці, де ви зможете побачити, як віна з’являється в кадрі.

Для того, щоб розрахувати довжину цієї мертвої зони, необхідні такі дані:

  • висота, де встановлено камера;
  • відстань від камери до об’єкта спостереження; воно залежить від кута огляду камери;
  • середнє значення зростання людини чи висота об’єкта, який хочемо виявити.

Для зручності розрахунків зображають прямокутний трикутник. ADG, в якому точка D – місце встановлення відеокамери, G – початок зони, що спостерігається, Сторона AD=h – висота розташування камери, сторона AG – повна довжина мертвої зони. Середнє значення зростання людини необхідне визначення відстані від камери, у якому не потрапляє у зону спостереження. Умовно позначимо зростання людини – k, а відстань на якій її не видно – m. Тоді розрахунок значення m виробляють за формулою: m = AG x (AD – k) / AD Наприклад, якщо висота установки камери – 3 м, а відстань до початку зони – 5 м, то при зростанні людини 1 м 80 см отримаємо: m = 5 х (3 – 1,8) / 3 = 2 м

Таким чином, що менший кут огляду камери і що вище вона розташована, то більше буде довжина території, яка потрапляє у зону спостереження. Це треба враховувати під час вибору камери та її встановлення. Цей недолік можна компенсувати за допомогою декількох камер. Однак трапляються випадки, коли навіть при встановленні додаткових відеокамер можуть залишатися зони, недоступні для спостереження. Для розрахунків правильної установки відеокамер і виявлення мертвих зон існують спеціальні комп’ютерні програми. Застосування цих програм значно полегшує вибір правильного розташування відеокамер на об’єкті.

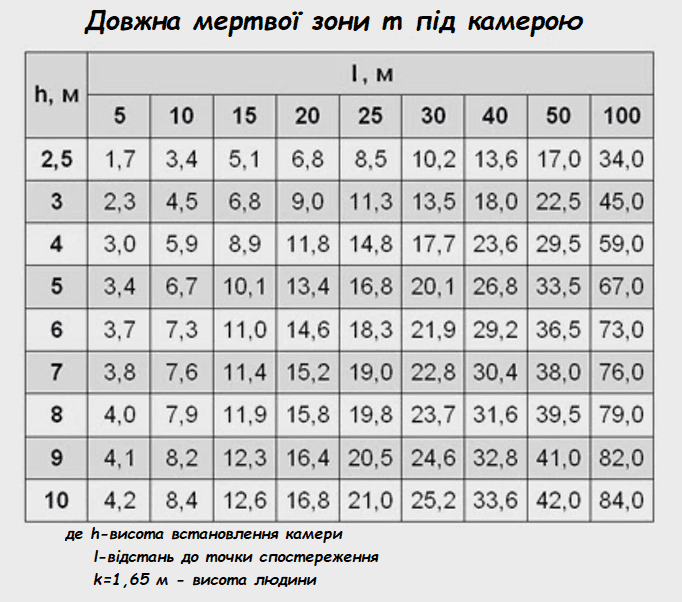

Таблиця залежності величини мертвої зони від висоти монтажу камери і кута захилу камери

На завершення

На сьогоднішній день стандартна фокусна відстань відеокамери – 3.6мм. На стандартній матриці FullHD 1/2.8 забезпечує ракурс огляду 80 градусів. Це усереднене значення, яке підходить для більшості завдань. Такі параметри камери забезпечують перегляд осіб та номерів машин на відстані до 15 метрів.

Фокусна відстань довгофокусних камер і камери зі змінною фокусною відстанню (варіофокальних) зазвичай становить 12мм. Якщо об’єкт знаходиться далеко, то рекомендується використовувати саме такий пристрій. Така камера забезпечує детальне зображення на відстані 40 метрів.

Наприклад, якщо людина знаходиться на відстані 12 метрів, то чітко розрізнити її зможе камера з фокусною відстанню 12 мм при куті огляду 21 градус. Тому, не зайвим буде нагадати, що в кожному окремому випадку слід індивідуально підбирати камеру, щоб вона виконувала завдання, які покладає на неї власник.

При виборі камери відеоспостереження важливо враховувати і місце встановлення. Наприклад: для довгого вузького коридору немає необхідності встановлювати камеру з великим кутом огляду. А для отримання загального огляду ділянки або тісного приміщення необхідно вибирати камери з широким кутом огляду, проте при необхідності зосередження на певному об’єкті – з вузьким.

Широко панорамні відеокамери

Цей пристрій має кут огляду 120 градусів і навіть більше. Такий апарат дає цілу панораму того, що відбувається. Камера може визначити обличчя людини, що знаходиться не далі, ніж 3 метри від камери. Саме тому вибирати такий пристрій слід для того, щоб контролювати великі відкриті простори. Одна камера цілком впорається зі своїм завданням і немає необхідності встановлювати додаткові пристрої. Однак, недоцільно використовувати широкоформатну камеру для контролю довгого вузького коридору.

Вузько форматні пристрої

Камери з кутом огляду 20 градусів передають картинку в деталях на відстані 50 метрів. Тут потрібно також враховувати мету встановлення такої відеокамери. Більшість власників зупиняють свій вибір на апаратах з кутом видимості 60-70 градусів, що дозволяє вести спостереження, починаючи з 10 метрів, та отримувати гарантовану чітку картинку.

Як уже було сказано вище, кут огляду визначає площу ділянки, яка зможе охопити відеокамера. Ширококутні об’єктиви дозволяють спостерігати великі об’єкти з меншою деталізацією. Вузькокутні моделі допоможуть розглянути окремі елементи у кадрі, але зона охоплення буде невеликою. Вони добре підходять для встановлення над касовими апаратами, банкоматами тощо.

Декілька точних рекомендацій по застосуванню камер:

  • Вузькокутні пристрої, від 3 до 30 градусів, вибирають для спостереження в коридорах, вздовж огорож на сходах, біля стін будівель.
  • Обладнання із середнім кутом огляду від 30 до 70 градусів підходить для спостереження за ділянками середньої площі, наприклад, за офісами, кабінетами, невеликими парковками.
  • Ширококутні моделі до 95 градусів добре характеризуються у спостереженні за вхідними групами, великими майданчиками.

Прощальні записки

Сподіваємося, що наші поради стануть вам у пригоді. Якщо ви зацікавлені в придбанні та встановленні якісних камер відеоспостереження для вашого будинку чи підприємства, ви можете зв’язатися з нами. Окрім продуктів, згаданих вище, у СКД “Системи Контролю Доступу” ви знайдете набагато більше камер безпеки для різних цілей.

Відвідайте наш веб-сайт www.skd.lviv.ua або зв’яжіться з нашими менеджерами в будь-який час, ми раді допомогти вам у виборі та впровадженні системи камер відеоспостереження відповідно до ваших потреб.

© Source: 💖 www.skd.lviv.ua
© Сергій Ярема
12.2021
